serie RADIAL

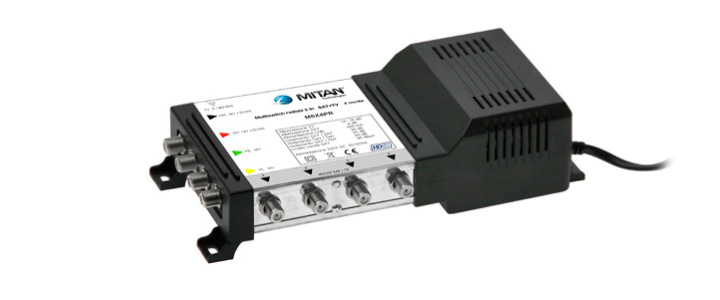

M5X4PR

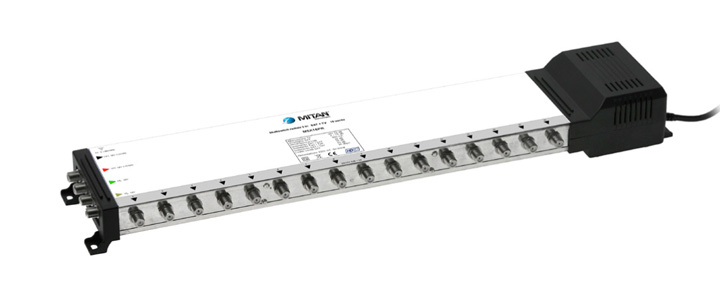

M5X16PR
| Artículo | M5x4PR | M5x8PR | M5x12PR | M5x16PR | M9x8AR/J | M9x12AR/J | M9x16AR/J |
|---|---|---|---|---|---|---|---|
| Código | M52710504 | M52710508 | M52710512 | M52710516 | M52710908 | M52710912 | M52710917 |
| Entradas SAT | 5 | 8 | 12 | 16 | 8 | 12 | 16 |
| Entrada TV | 1 (Pasivo) | 1 (Pasivo) | 1 (Pasivo) | 1 (Pasivo) | 1 (Activo) | 1 (Activo) | 1 (Activo) |
| Salidas | 4 | 12 | 16 | 8 | 12 | 16 | 16 |
| Impedancia típica (Ω) | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| SAT – Banda Pasante (MHz) | 950 ÷ 2150 | 950 ÷ 2150 | 950 ÷ 2150 | 950 ÷ 2150 | 950 ÷ 2150 | 950 ÷ 2150 | 950 ÷ 2150 |
| SAT – Pérdida de inserción (dB) | |||||||
| SAT – Max niv. de salida (dBµV) | 100@ 35dB IMA3 | 100@ 35dB IMA3 | 100@ 35dB IMA3 | 100@ 35dB IMA3 | 100@ 35dB IMA3 | 100@ 35dB IMA3 | 100@ 35dB IMA3 |
| TV – Banda Pasante (MHz) | 47 ÷ 862 | 47 ÷ 862 | 47 ÷ 862 | 47 ÷ 862 | 47 ÷ 862 | 47 ÷ 862 | 47 ÷ 862 |
| TV – Pérdida de inserción (dB) | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| TV – Max niv. de salida (dBµV) | 85@ 60dB IMA3 | 85@ 60dB IMA3 | 85@ 60dB IMA3 | 85@ 60dB IMA3 | 85@ 60dB IMA3 | 85@ 60dB IMA3 | 85@ 60dB IMA3 |
| Return Loss Input (dB) | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Return Loss Output (dB) | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Tipo de commutazione | – | – | – | – | 14/18V 0/22 KHz DiSEqC 2.0 | 14/18V 0/22 KHz DiSEqC 2.0 | 14/18V 0/22 KHz DiSEqC 2.0 |
| Aliment. LNB | 14V 300mA | 14V 300mA | 14V 300mA | 14V 300mA | 14V 300mA | 14V 300mA | 14V 300mA |
| Tensione alimentación | 180 ÷ 264 V AC 47 ÷ 63 Hz | 180 ÷ 264 V AC 47 ÷ 63 Hz | 180 ÷ 264 V AC 47 ÷ 63 Hz | 180 ÷ 264 V AC 47 ÷ 63 Hz | 180 ÷ 264 V AC 47 ÷ 63 Hz | 180 ÷ 264 V AC 47 ÷ 63 Hz | 180 ÷ 264 V AC 47 ÷ 63 Hz |
| Temperatura de funcionamiento (°C) | – 10° C ÷ + 50° C | – 10° C ÷ + 50° C | – 10° C ÷ + 50° C | – 10° C ÷ + 50° C | – 10° C ÷ + 50° C | – 10° C ÷ + 50° C | – 10° C ÷ + 50° C |
| Dimensiones (La x An, cm) | 230 x 130 x 60 | 340 x 130 x 60 | 440 x 130 x 60 | 540 x 130 x 60 | 321 x 120 x 58 | 440 x 120 x 58 | 526 x 120 x 58 |
