SERIE LOG

  • VHF 5:12 /UHF 21:69

  • 174 - 230 / 470 - 790 MHz

  • Conector F (rotativa)

    List Content goes here

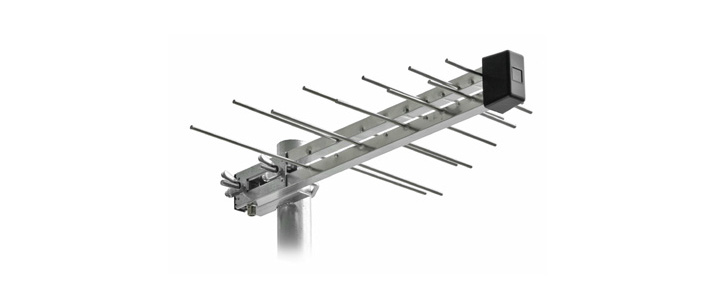

LOGMICRO

LOGMICRO

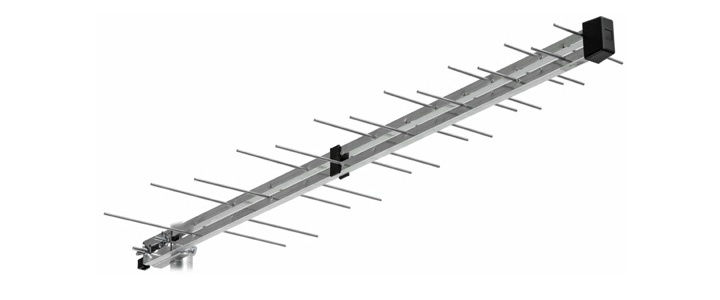

LOGUHF

LOGUHF

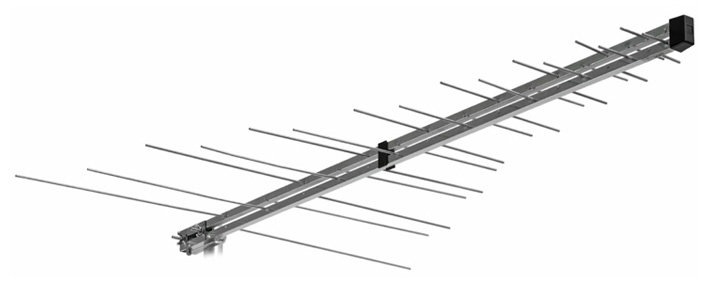

LOG345/F

LOG345/F
ArtículoLOG345/FLOG III/FLOGUHF/FLOGMICROLOGMICRO ATTIVA
CódigoMSAAF2MSAAF4MSAAF6MSAAF5MSAA54
Elementos168151010
BandaIII + UHF ( III + IV + V)IIIUHF ( IV + V)UHF ( IV + V)UHF ( IV + V)
CanalE5 ÷ E70E5 ÷ E12E21 ÷ E70E21 ÷ E70E21 ÷ E70
Frecuencia (MHz)174÷230 – 470÷870174÷230 470 ÷ 870470 ÷ 870470 ÷ 870
Impedancia típica (Ω)7575757575
Ganancia (dBi)10.110.112,1 ÷14,19.626.1
Relación D/A (dB)> 20 / 30> 21> 22 / 35> 27> 28
Ángulos de apertura H/V50° / 60°20° / 30°35° / 40°50° / 60°50° / 60°
ConectorF ROTATIVA / F ROTABLE F ROTATIVA / F ROTABLE F ROTATIVA / F ROTABLE F ROTATIVA / F ROTABLE F ROTATIVA / F ROTABLE
Dimensiones (La x An, cm)115 x 86115 x 86104 x 3540 x 3140 x 31
Peso Antena (Kg)1.11.11.10.470.52
Diámetro del mástil de anclaje Ø (mm)20 ÷ 6220 ÷ 6220 ÷ 6220 ÷ 6220 ÷ 62
Carga al viento (Kg)33.43.43.43.4
Paquete (pz)10101055
Dimensiones paquete (cm)119 x 100 x 17157 x 100 x 17111 x 35 x 29 26 x 53 x 2626 x 53 x 26
Peso (kg)11111155.5
