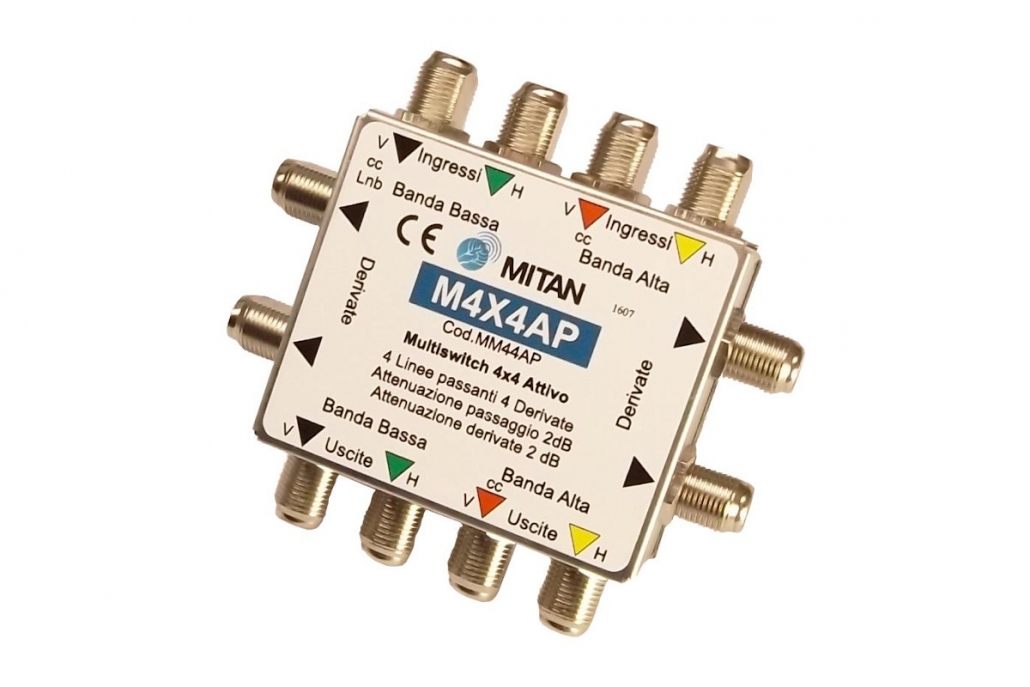

Multiswitch a cascata di tipo Legacy con 4 ingressi (1 satellite ).
Per il cambio banda e polarità accettano i comandi di tipo Legacy (14/18V e tono 22KHz).
Il multiswitch viene alimentato dai decoder collegati ad esso.
Per l’alimentazione del LNB viene utilizzata la linee verticale bassa (Vl); la linea verticale alta (Vh) viene utilizzata per l’alimentazione di eventuali amplificatori (S8G10) inseriti nell’impianto.
| Articolo | M4X4AP | M4X4IP | M4X4PP | M4X4AT | M4X8AP | M4X8IP | M4X8PP | M4X8AT |
|---|---|---|---|---|---|---|---|---|
| Codice | MM44AP | MM44IP | MM44PP | MM44AT | MM48AP | MM48IP | MM48PP | MM48AT |
| Tipo | Attivo | Attivo | Passivo | Terminale | Attivo | Attivo | Passivo | Terminale |
| Ingressi | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Uscite derivate | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 |
| Banda passante (MHz) | 950 ÷ 2250 | 950 ÷ 2250 | 950 ÷ 2250 | 950 ÷ 2250 | 950 ÷ 2250 | 950 ÷ 2250 | 950 ÷ 2250 | 950 ÷ 2250 |
| Attenuazione passante (dB) | 2 | 2 | 2 | – | 4 | 4 | 4 | – |
| Attenuazione derivata (dB) | 2 | 10 | 15 | 2 | 3 | 12 | 17 | 3 |
| Impedenza tipica (Ω) | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| Dimensioni (mm) | 84 x 75 x 28 | 84 x 75 x 28 | 84 x 75 x 28 | 84 x 63 x 28 | 84 x 115 x 28 | 84 x 115 x 28 | 84 x 115 x 28 | 84 x 102 x 28 |

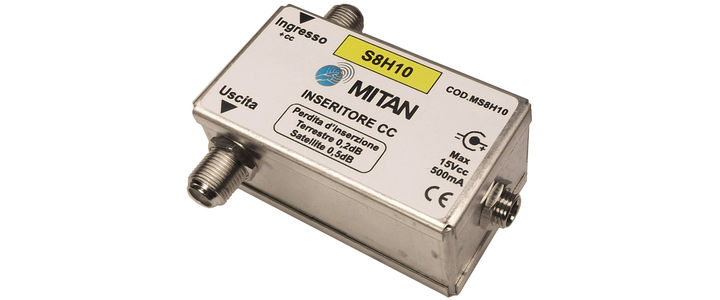

S8H10
| Articolo | Codice | Descrizione |
|---|---|---|
| S8G10 | MS8G10 | Amplificatore di linea SAT (vedere tabella tecnica) |
| AS800/15 | MS9C80 | Alimentatore switching per serie M94 (15V/800mA) |
| RA400 | MRA400 | Carico 75 Ω isolato + connettore F |
| S8H10 | MS8H10 | Inseritore DC |
| S8R00 | MS8R00 | Divisore 4 in 8 out – 4 dB |
| S8S00 | MS8S00 | Derivatore 4 in 4 out passanti – 1 dB 4 out derivate – 14 dB |
